ИБП ИМПУЛЬС ФОРА 3315

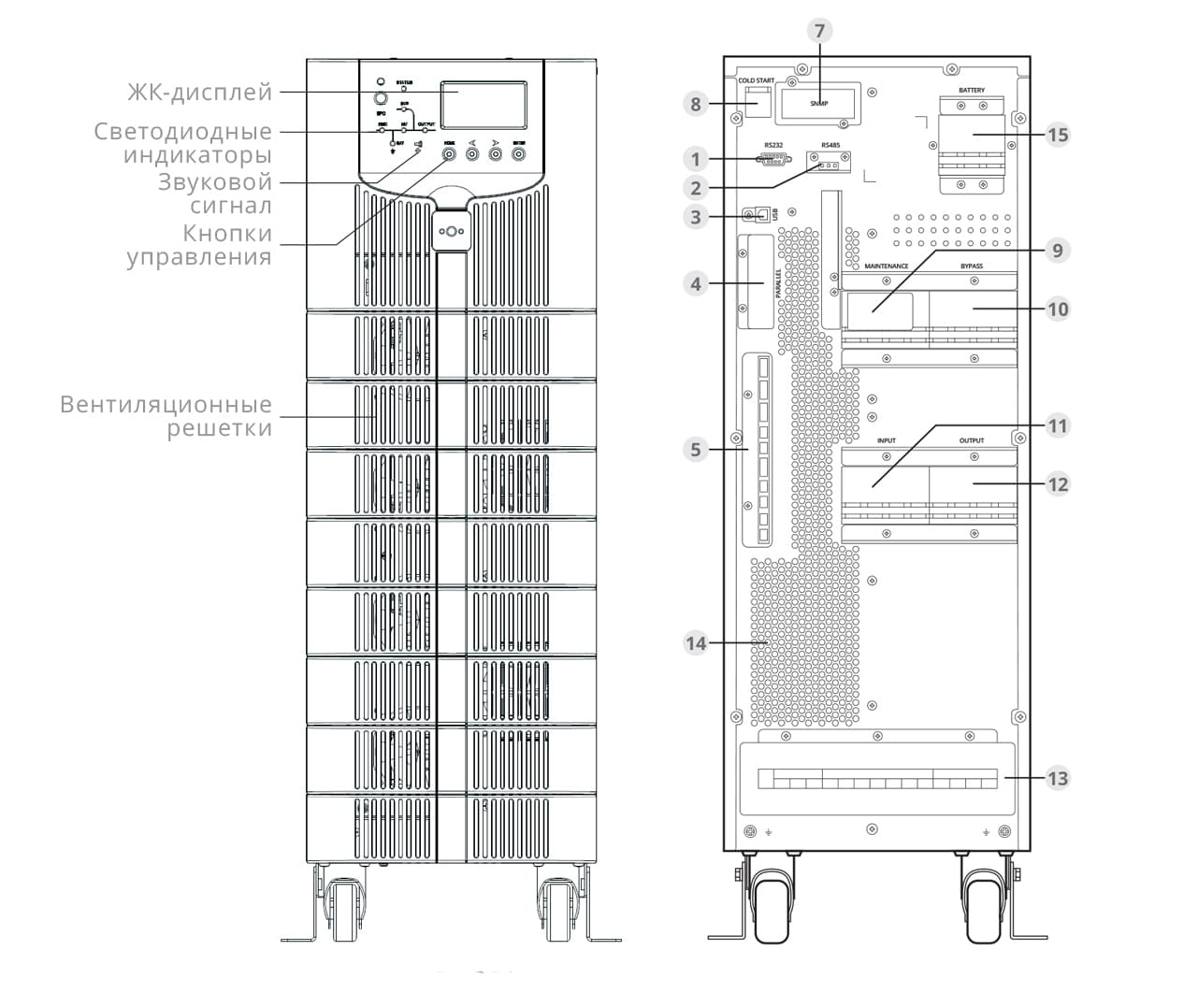

Внешний вид ИМПУЛЬС ФОРА 3315

• 1 Порт RS232
• 2 Порт RS485
• 3 Порт USB
• 4 Порты параллельной работы
• 5 Плата «сухих» контактов
• 6 Защитная панель
• 7 SNMP слот
• 8 «Холодный» старт

• 9 Механический байпас
• 10 Автомат входа байпаса
• 11 Автомат ввода выпрямителя
• 12 Выходной автомат
• 13 Силовые клеммы
• 14 Вентиляционная решетка
• 15 Автомат подключения АКБ

Режимы работы ИМПУЛЬС ФОРА 3315

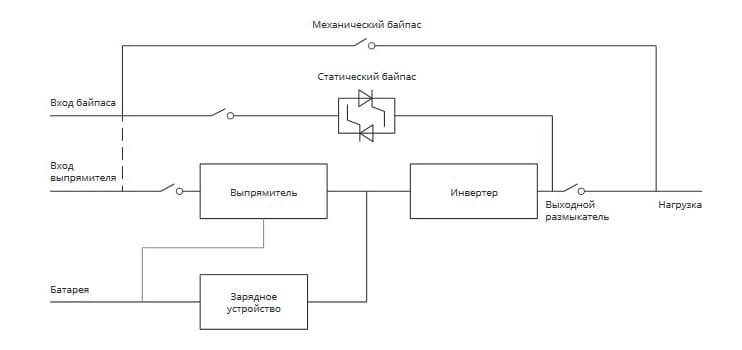

Данный напольный ИБП относится к типу online с двойным преобразованием и может работать в следующих режимах:

• Нормальный режим
• Режим АКБ
• Режим байпаса
• Сервисный режим (механический байпас)
• Экономичный режим (ECO)
• Режим автоматического перезапуска
• Режим частотного преобразователя.

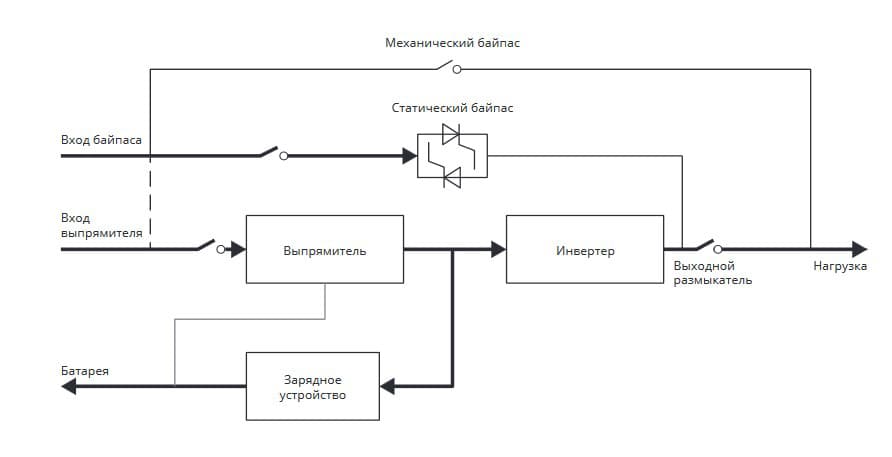

Нормальный режим

Инвертор постоянно питает критичную нагрузку переменного тока. Выпрямитель/зарядное устройство получает питание от входной сети и подает постоянный ток на инвертор, одновременно заряжая батареи в бустерном или плавающем режиме.

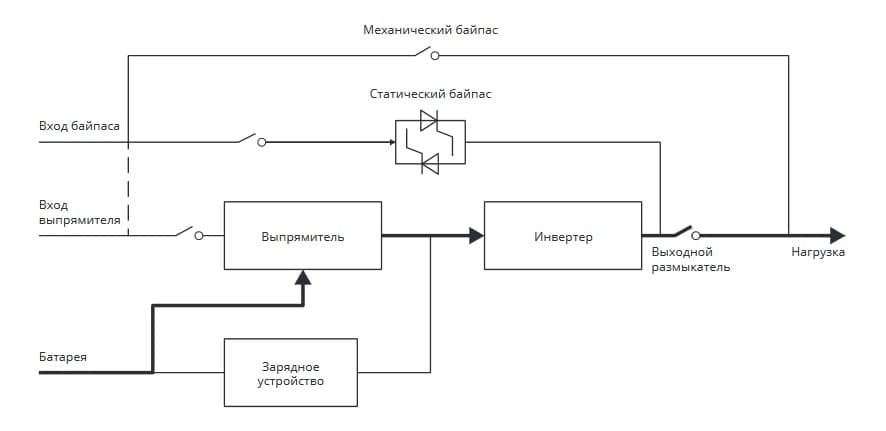

Режим АКБ

В случае отключения питания на входе или выходе параметров входной сети за допустимые пределы ФОРА 33 15 кВА автоматически переключится в режим работы от батарей. Инвертор при этом продолжает питать нагрузку, используя энергию АКБ, переключение в данный режим происходит без перерыва в электропитании нагрузки. После восстановления входной сети ИБП автоматически возвращается в «Нормальный режим».

Режим байпаса

Если перегрузочная способность инвертора будет превышена в нормальном режиме, или по любым другим причинам инвертор выйдет из строя, нагрузка будет автоматически переключена на питание по цепи статического байпаса. При этом, если выход инвертора и вход байпаса синхронизированы между собой, переключение произойдет безе перерыва питания нагрузки. Если инвертор и вход байпаса не синхронизированы, при переключении возможен перерыв в питании нагрузки длительностью не более ¾ одного периода – 15 миллисекунд при 50 Гц, и 12,5 миллисекунд при 60 Гц. Пауза необходима для того, чтобы избежать броска тока при переключении несинхронизированных источников питания. Переключение в режим байпаса так же можно осуществить в ручном режиме через панель управления ИМПУЛЬС ФОРА 3315.

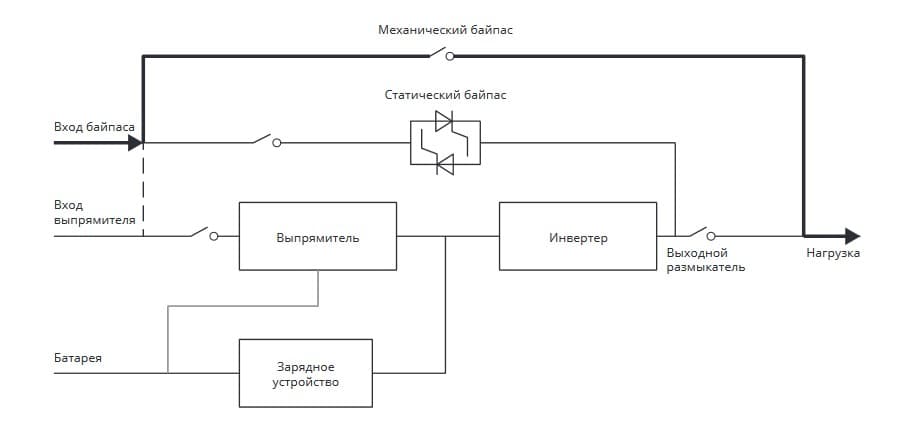

Сервисный режим (механический байпас)

В сервисном режиме питание нагрузки осуществляется от входа байпаса через цепь механического (сервисного ручного) байпаса. Это позволяет производить обслуживание и ремонт ФОРА 3315 кВА без отключения нагрузки.

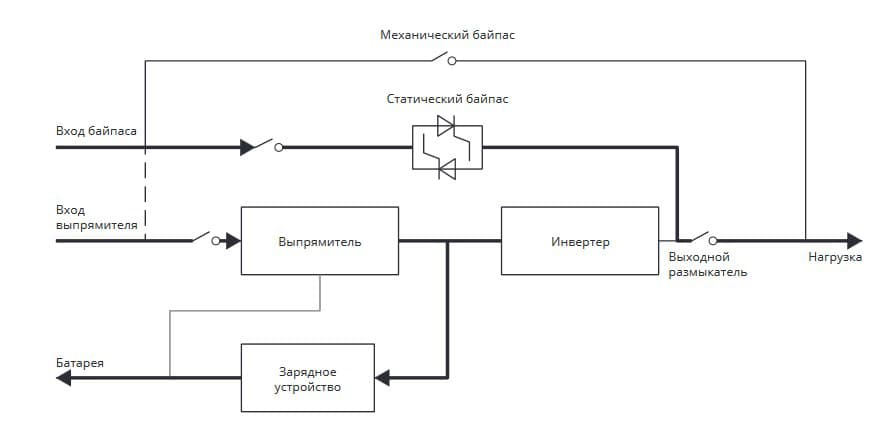

Экономичный режим (ECO)

Данный режим работы используется для повышения энергоэффективности ИБП. При этом нагрузка получает питание через цепь статического байпаса, инвертор находится в дежурном режиме. При отказе входной сети ИМПУЛЬС ФОРА 3315 автоматически переключается в Режим АКБ.

Режим автоматического перезапуска

Продолжительный сбой в питающей сети переменного тока может привести к разряду батарей. Инвертор отключится, когда напряжение батарей достигнет минимального порога разряда (EOD). ФОРА 33 15 кВА может быть настроен на «Режим автоматического запуска после EOD». ИБП запускается через некоторое время, после восстановления входной питающей сети переменного тока. Параметры режима и время задержки настраиваются сервисным инженером.

Режим преобразования частоты (стабилизатора)

При установке ИБП в режим преобразования частоты, ИБП способен независимо от частоты входной сети генерировать стабильное выходное напряжение переменного тока фиксированной частоты (50Гц или 60Гц, в зависимости от настройки). В данном режиме линия статического байпаса отключена и заблокирована.

Установка ИБП ИМПУЛЬС ФОРА 3315

• ИБП Фора33 15 кВА рассчитан для установки и эксплуатации внутри помещений. Охлаждение конструкции обеспечивается встроенной системой принудительной вентиляции. Поэтому при установке необходимо обеспечить достаточное свободное пространство для беспрепятственной циркуляции воздуха.
• Размещать бесперебойник нужно вдали от источников воды, высокой температуры, горючих газов, агрессивных сред, пыли, прямых солнечных лучей. Также следует избегать установки в среде с электропроводной пылью.
• Оптимальная температура воздуха для аккумуляторов составляет 20-25 C. Эксплуатация в условиях повышенной температуры снизит срок службы батарей. При температуре ниже 20 C снижается емкость батареи. В конце процесса заряда батарея может генерировать небольшой объём газообразного водорода и кислорода. Убедитесь, что циркуляция свежего воздуха в месте установки АКБ соответствует требованиям стандарта EN50272-2001.
• При использовании вместе с ИМПУЛЬС ФОРА 3315 внешних батарейных шкафов необходимо, чтобы выключатели (или предохранители) располагались как можно ближе к батареям, а кабельные линии имели минимальную длину.
