Источник бесперебойного питания ИМПУЛЬС ФРИСТАЙЛ 33-20

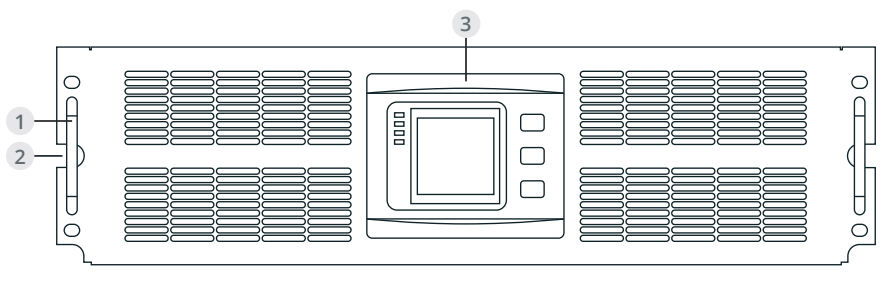

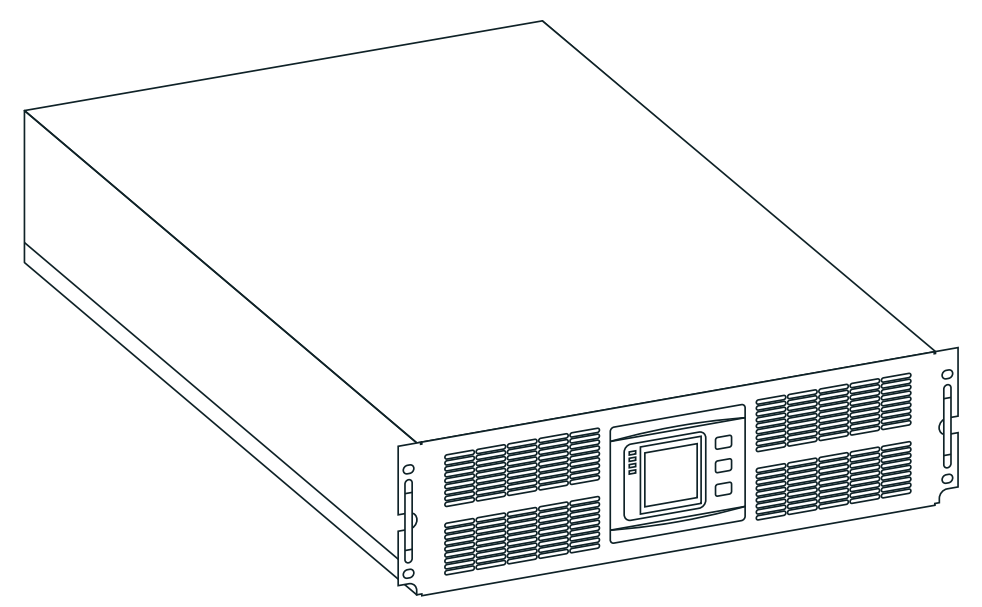

Внешний вид ИМПУЛЬС ФРИСТАЙЛ 33-20

• 1 ручки
• 2 Отверстия для фиксирующих винтов
• 3 ЖК-дисплей
• 4 Входной разъем
• 5 Вентилятор охлаждения
• 6 SNMP-порт
• 7 RS485/RS232 порт

• 8 EPO
• 9 Выходной разъем
• 10 Разъем для батарей
• 11 Входной выключатель
• 12 Порт параллельной работы 1
• 13 Порт параллельной работы 2

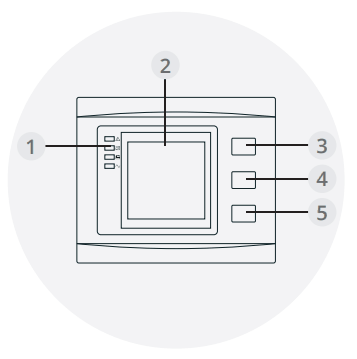

Панель управления с ЖК-дисплеем

1. Светодиодные индикаторы (сверху вниз: «авария», «обходной режим»,
   «работа от батарей», «работа от инвертора»)
2. ЖК-дисплей
3. Кнопка прокрутки
4. Кнопка выключения
5. Кнопка включения («холодный» старт от батарей)

Рекомендации по установке ИБП ИМПУЛЬС ФРИСТАЙЛ 33-20

• ИБП следует размещать в чистом месте с ровной поверхностью. Не допускается установка ИБП в местах с вибрацией, повышенным содержанием пыли, повышенной влажностью, высокой концентрацией горючих газов, жидкостей и агрессивных веществ. Во избежание перегрева электрооборудования в помещении должна быть предусмотрена вытяжная вентиляция. В случае работы ИБП в запыленных условиях рекомендуется установить фильтры для воздуха (не входят в комплект поставки).
• Диапазон температур внешней среды должен составлять 0~40 °С. Если ИБП работает при температуре внешней среды свыше 40 °С, то номинальная нагрузка должна быть уменьшена на 12 % за каждые 5 °С. Предельная допустимая температура составляет 50 °С.
• Если ИБП до установки находился при низкой температуре, на поверхности и в корпусе может образоваться конденсат. Установку допускается производить только после высыхания поверхности наружных и внутренних деталей и узлов ИБП. В противном случае возникает опасность поражения электрическим током.
• Аккумуляторные батареи следует эксплуатировать только в условиях допустимого диапазона температур. Температура внешней среды существенным образом влияет на срок службы и емкость батареи. В нормальных условиях эксплуатации температура батарей должна составлять от 15 до 25 °C. Не допускается установка аккумуляторных батарей вблизи источников тепла или главного вентиляционного канала.
• Если пользователь не намерен использовать ИБП сразу после доставки, рекомендуется хранить ИБП в помещении с допустимой влажностью без источников тепла.
• Максимальная допустимая высота работы ИБП при полной нагрузке составляет 1 500 метров. В случае установки ИБП в местах, расположенных на высоте свыше 1 500 метров, нагрузку уменьшать следующим образом (см. таблицу): (Коэффициент нагрузки равен максимальной нагрузке в высотном месте эксплуатации ИБП, деленной на номинальную мощность ИБП).
• Для запуска программы управления и контроля ИБП требуется подключить кабель RS232 в соответствующие разъемы на ИБП и компьютере.

Подключение АКБ к ИБП ИМПУЛЬС ФРИСТАЙЛ 33-20

Примечание:

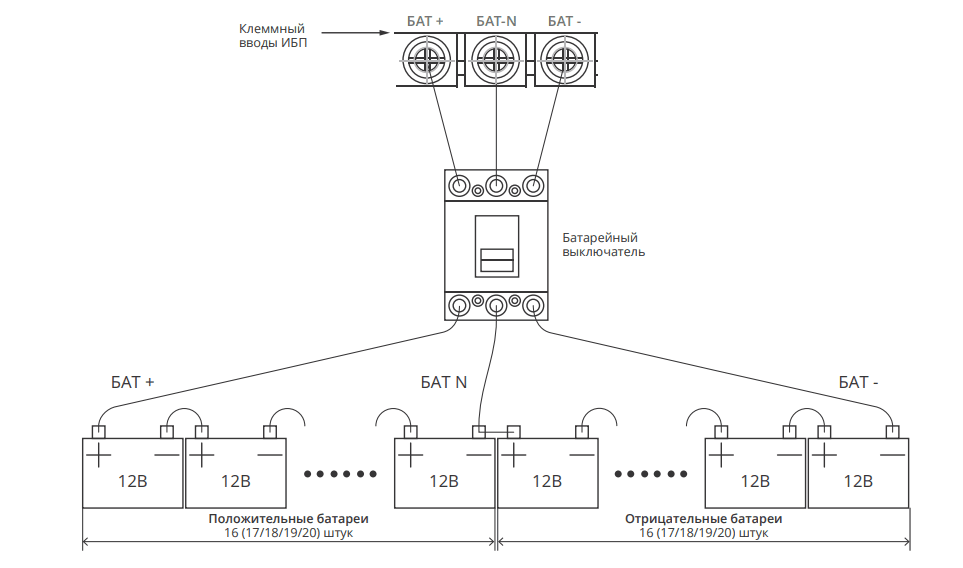

Положительный полюс плюсовой батареи соединяют с клеммой БАТ+ на колодке ИБП, отрицательный полюс плюсовой батареи и положительный полюс минусовой батареи соединяют с клеммой БАТ N, а к клемме БАТ- подсоединяют отрицательный полюс минусовой батареи. ИБП имеет заводскую стандартную настройку на подключение 32 аккумуляторных батарей емкостью 7 Ач (при силе зарядного тока 1 А). При подключении 34/36/38 или 40 батарей необходимо задать новое требуемое количество и емкость батарей после запуска ИБП от электросети переменного тока. Сила зарядного тока определяется автоматически по заданной емкости батарей (силу зарядного тока также можно задавать самостоятельно).

Все настройки выполняются с помощью ЖК-дисплея или установочной утилиты.

Особенности

• Процессор цифровой обработки сигнала
  ИБП управляется процессором цифровой обработки сигналов, повышающим надежность, рабочие характеристики, улучшающим защиту, самодиагностику и т. д.
• Возможность построения модульного решения. Мощность отдельного модуля составляет 10, 15 или 20 кВА.
• Возможность конфигурации батарейного блока от 32 до 40 аккумуляторов
  Пользователь ИБП имеет возможность конфигурировать общее напряжение батарей для установки 32, 36 или 40 аккумуляторов.
• Настраиваемый ток заряда
  При помощи меню настройки пользователь может установить емкость аккумуляторов и соответствующий ток заряда вплоть до максимального. Режим заряда постоянным напряжением, режим заряда постоянным током или плавающего заряда переключается автоматически.
• Интеллектуальный метод заряда аккумуляторных батарей
  В настоящем ИБП предусмотрен трехэтапный метод заряда:
  • на первом этапе происходит заряд большим постоянным током до достижения 90 % от емкости батарей;
  • на втором этапе батареи заряжаются при постоянном напряжении до полного заряда;
  • третий этап — плавающий заряд.
  Такой трехэтапный метод обеспечивает быстрый заряд и продлевает срок службы аккумуляторных батарей.
• ЖК-дисплей
  При помощи ЖК-дисплея и светодиодной индикации пользователь легко может получить всю информацию о состоянии ИБП и рабочих параметрах, таких как входное и выходное напряжение, частота и уровень нагрузки %, уровень заряда батарей %, температура и т.п.
• Интеллектуальная система контроля
  Пользователь имеет возможность дистанционного управления и контроля работы ИБП с помощью платы SNMP (простой протокол сетевого управления), которая не входит в комплект поставки.
• Функция аварийного отключения (EPO)
  ИБП этой серии могут полностью отключаться нажатием дополнительной кнопки аварийного отключения (EPO). Кроме того доступна функция удаленного аварийного отключения.
