ИБП ИМПУЛЬС серии МОДУЛЬ 25-600 кВА

ИБП ИМПУЛЬС на базе
модуля СМ25 (25 - 500 кВА) ИБП ИМПУЛЬС на базе
модуля СМ30 (30 - 600 кВА) Силовые модули Силовые шкафы

Максимальная гибкость для защиты критически важных приложений

Модульные ИБП ИМПУЛЬС серии МОДУЛЬ 25-600 – наиболее компактные из серии модульных ИБП, имеющие в основании установки менее 2 м2 при мощности до 900 кВА. ИБП МОДУЛЬ – лучшее решение на рынке дата-центров благодаря наивысшим показателям надежности и производительности устройства. Модульные ИБП ИМПУЛЬС серии МОДУЛЬ обеспечивают высокую степень защиты электроэнергии как для крупных дата-центров, так и для чувствительного электрооборудования.

Области применения

ЦОД среднего и большого размера
Транспортная инфраструктура
Телекоммуникационное оборудование и оборудование связи
Банковская сфера
Системы автоматизированного управления производством
Медицинское и диагностическое оборудование

Инструкции МОДУЛЬ 25-600 кВА

Техническое описание (pdf) Инструкция (pdf)

Решения на базе силовых модулей МОДУЛЬ СМ25

МОДУЛЬ 150-25

Мощность готовых решений: 25-150 кВА / 25-150 кВт

Силовой модуль: СМ25 (25 кВА)
Мощность: 25 кВА / 25 кВт
Число фаз (вход/выход): 3/3
Габариты: 460x790x135 мм
Вес: 33 кг

Силовой шкаф: СТ180
Габариты шкафа: 600х1100х1600 мм

Варианты модульных ИБП на базе шкафа СТ180 и силового модуля СМ25

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

25 кВА / 25 кВт

50 кВА / 50 кВт

75 кВА / 75 кВт

100 кВА / 100 кВт

125 кВА / 125 кВт

150 кВА / 150 кВт

МОДУЛЬ 250-25

Мощность готовых решений: 25-250 кВА / 25-250 кВт

Силовой модуль: СМ25 (25 кВА)
Мощность: 25 кВА / 25 кВт
Число фаз (вход/выход): 3/3
Габариты: 460x790x135 мм
Вес: 33 кг

Силовой шкаф: СТ300
Габариты шкафа: 600х1100х2000 мм

Варианты модульных ИБП на базе шкафа СТ300 и силового модуля СМ25

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

25 кВА / 25 кВт

50 кВА / 50 кВт

75 кВА / 75 кВт

100 кВА / 100 кВт

125 кВА / 125 кВт

150 кВА / 150 кВт

175 кВА / 175 кВт

200 кВА / 200 кВт

225 кВА / 225 кВт

250 кВА / 250 кВт

МОДУЛЬ 500-25

Мощность готовых решений: 25-500 кВА / 25-500 кВт

Силовой модуль: СМ25 (25 кВА)
Мощность: 25 кВА / 25 кВт
Число фаз (вход/выход): 3/3
Габариты: 460x790x135 мм
Вес: 33 кг

Силовой шкаф: СТ600
Габариты шкафа: 2000х1050х2000 мм

Варианты модульных ИБП на базе шкафа СТ600 и силового модуля СМ25

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

25 кВА / 25 кВт

50 кВА / 50 кВт

75 кВА / 75 кВт

100 кВА / 100 кВт

125 кВА / 125 кВт

150 кВА / 150 кВт

175 кВА / 175 кВт

200 кВА / 200 кВт

225 кВА / 225 кВт

250 кВА / 250 кВт

275 кВА / 275 кВт

300 кВА / 300 кВт

325 кВА / 325 кВт

350 кВА / 350 кВт

375 кВА / 375 кВт

400 кВА / 400 кВт

425 кВА / 425 кВт

450 кВА / 450 кВт

475 кВА / 475 кВт

500 кВА / 500 кВт

Решения на базе силовых модулей МОДУЛЬ СМ30

МОДУЛЬ 180-30

Мощность готовых решений: 30-180 кВА / 27-162 кВт

Силовой модуль: СМ30 (30 кВА)
Мощность: 30 кВА / 27 кВт
Число фаз (вход/выход): 3/3
Габариты: 460x790x134 мм
Вес: 34 кг

Силовой шкаф: СТ180
Габариты шкафа: 600х1100х1600 мм

Варианты модульных ИБП на базе шкафа СТ180 и силового модуля СМ30

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

30 кВА / 27 кВт

60 кВА / 54 кВт

90 кВА / 81 кВт

120 кВА / 108 кВт

150 кВА / 135 кВт

180 кВА / 162 кВт

МОДУЛЬ 300-30

Мощность готовых решений: 30-300 кВА / 27-270 кВт

Силовой модуль: СМ30 (30 кВА)
Мощность: 30 кВА / 27 кВт
Число фаз (вход/выход): 3/3
Габариты: 460x790x134 мм
Вес: 34 кг

Силовой шкаф: СТ300
Габариты шкафа: 600х1100х2000 мм

Варианты модульных ИБП на базе шкафа СТ300 и силового модуля СМ30

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

30 кВА / 27 кВт

60 кВА / 54 кВт

90 кВА / 81 кВт

120 кВА / 108 кВт

150 кВА / 135 кВт

180 кВА / 162 кВт

210 кВА / 189 кВт

240 кВА / 216 кВт

270 кВА / 243 кВт

300 кВА / 270 кВт

МОДУЛЬ 600-30

Мощность готовых решений: 30-600 кВА / 27-540 кВт

Силовой модуль: СМ30 (30 кВА)
Мощность: 30 кВА / 27 кВт
Число фаз (вход/выход): 3/3
Габариты: 460x790x134 мм
Вес: 34 кг

Силовой шкаф: СТ600
Габариты шкафа: 2000х1050х2000 мм

Варианты модульных ИБП на базе шкафа СТ600 и силового модуля СМ30

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

30 кВА / 27 кВт

60 кВА / 54 кВт

90 кВА / 81 кВт

120 кВА / 108 кВт

150 кВА / 135 кВт

180 кВА / 162 кВт

210 кВА / 189 кВт

240 кВА / 216 кВт

270 кВА / 243 кВт

300 кВА / 270 кВт

330 кВА / 297 кВт

360 кВА / 324 кВт

390 кВА / 351 кВт

420 кВА / 378 кВт

450 кВА / 405 кВт

480 кВА / 432 кВт

510 кВА / 459 кВт

540 кВА / 486 кВт

570 кВА / 513 кВт

600 кВА / 540 кВт

Силовые модули

Силовой модуль ИМПУЛЬС МОДУЛЬ СМ25

Мощность: 25 кВА / 25 кВт
Число фаз на (вход/выход): 3/3
Габариты: 460x790x135 мм
Вес: 33 кг

Подробнее

Силовой модуль МОДУЛЬ СМ30

Мощность: 30 кВА / 27 кВт
Число фаз на (вход/выход): 3/3
Габариты: 460x790x134 мм
Вес: 34 кг

Подробнее

Силовые шкафы

Силовой шкаф МОДУЛЬ СТ180

Габариты: 600х1100х1600 мм
Силовой модуль: СМ30
Силовой модуль: СМ25
Вес: 165 кг

Подробнее

Силовой шкаф МОДУЛЬ СТ300 (10 слотов)

Габариты: 600х1100х2000 мм
Силовой модуль: СМ30
Силовой модуль: СМ25
Вес: 220 кг

Подробнее

Силовой шкаф МОДУЛЬ СТ600

Габариты: 2000х1050х2000 мм
Силовой модуль: СМ30
Силовой модуль: СМ25
Вес: 660 кг

Подробнее

Преимущества ИМПУЛЬС МОДУЛЬ 25-600 кВА

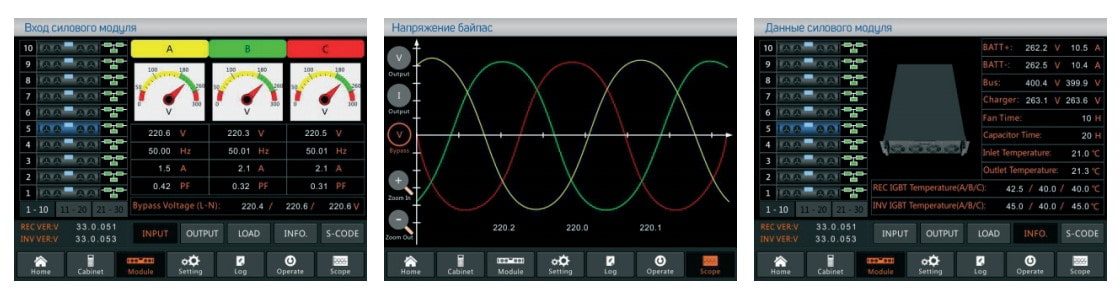

Независимый ЖК-дисплей для каждого силового модуля

Каждый силовой модуль имеет независимый ЖК-дисплей, что дает пользователям возможность обзора статуса внутреннего состояния ИБП и сигналов тревог в режиме реального времени

Дружественный интерфейс

Предоставляет графическую и текстовую информацию сигналов тревог, статуса данных, рекомендаций для пользователя по более удобной и безопасной работе с устройством

Изолированный воздушный поток

Силовые модули ИБП с возможностью горячей замены выполнены по уникальной конструкторской технологии. При данной конструкции печатная плата и тепловые пластины находятся в двух разнесенных слоях, что позволяет ИБП адаптироваться к условиям работы в запыленном пространстве без ухудшения стабильности работы и надежности.

Охлаждающий воздушный поток циркулирует в нижней части устройства, что обеспечивает отсутствие пыли и загрязнений на верхней печатной плате.
Единый воздушный канал обеспечивает резервирование вентиляторов. Потому, даже в случае выхода из строя одного из вентиляторов, силовой модуль продолжит свое нормальное функционирование.

Уникальный дизайн для высокой надежности

Вместо дискретных компонентов IGBT и SCR, ИБП ИМПУЛЬС серии МОДУЛЬ использует модульные IGBT и SCR компоненты в выпрямителе и инверторе, что обеспечивает значительное повышение надежности устройства

Все компоненты в одном модуле, меньше точек поломок, выше надежность
Все компоненты интегрированы в единую модульную конструкцию, что уменьшает число несоответствий
ИБП МОДУЛЬ – компактное устройство, с высокой плотностью мощности и незначительной занимаемой пространственной площадью
Интегрированные внутр.термодатчики отображают внутр.температуру IGBT компонентов

Высокая плотность мощности, модульная конструкция с возможностью масштабирования

Высокая плотность мощности. Площадь в основании менее 0,66 м²для устройства 300кВА, с плотностью мощности 409кВт/м², тем самым сохраняя полезное пространство дата-центра
Масштабирование от 30кВА до 900кВА с возможностью подключения до 30 устройств в параллель

Резервирование N+X
Возможность горячей замены силовых модулей, байпаса и модуля мониторинга
Дополнительный зарядный модуль, экстра зарядный ток – 50А для увеличения времени автономной работы устройства

Комплексная система управления мониторингом

Каждый силовой модуль предоставляет полную информацию о внутреннем состоянии критически важных компонентов устройства и отображает ее в режиме реального времени, а также выдает сообщения-напоминания о возможных неисправностях системы и необходимости проведения сервисных работ

Сообщения – напоминания о необходимости проведения сервисных работ, фиксируется время работы конденсаторов и вентиляторов
Мониторинг температуры устройства для обнаружения ненормального теплового состояния
Интеллектуальное зарядное устройство для увеличения продолжительности срока службы аккумулятора

Запись критических сигналов

ИБП ИМПУЛЬС серии МОДУЛЬ может автоматически фиксировать и сохранять значения основных параметров системы во время нестандартных ситуаций для возможности их дальнейшей аналитики

Фиксация информации и представление ее в виде формы сигнала для последующего анализа
Выявление причин отказов и поломок с целью предотвращения возникновения подобных ошибок в будущем

Функция «умного» сна

Функция «умного» сна может интеллектуально отключать некоторые силовые модули, когда нагрузка незначительна, повышая таким образом эффективность оставшихся силовых модулей и снижая расходы на электроэнергию и охлаждение для потребителя.

Улучшение эффективности, снижение расходов на электроэнергию и охлаждение
Легкая настройка в два шага. Потребитель может выбирать функцию «умного» сна либо функцию чередования
Силовые модули работают поочередно, тем самым увеличивая продолжительность эксплуатации

Самотестирование без нагрузки

Самотестирование без нагрузки – это премиальная функция, которая применяется во всех трех фазах ИБП МОДУЛЬ, которая способна тестировать ИБП при разных уровнях нагрузки без подключения реальной нагрузки, сохраняя таким образом более 90% энергии.

Симуляция различных уровней нагрузки без необходимости подключения реальной нагрузки обеспечивает сохранность до 90% энергии
Поддерживается в месте настройки, удобство для заводского тестирования

Программируемый порт «сухих» контактов

Функция программируемого порта «сухих» контактов доступна во всех моделях ИБП ИМПУЛЬС МОДУЛЬ. Пользователи могут легко расширить или модифицировать предназначение каждого порта

Огромное количество опций для трех входов и четырех выходов, каждый из которых программируемый
Легкая настройка с помощью выпадающего меню
Совместимость со всеми моделями ИБП ИМПУЛЬС МОДУЛЬ
