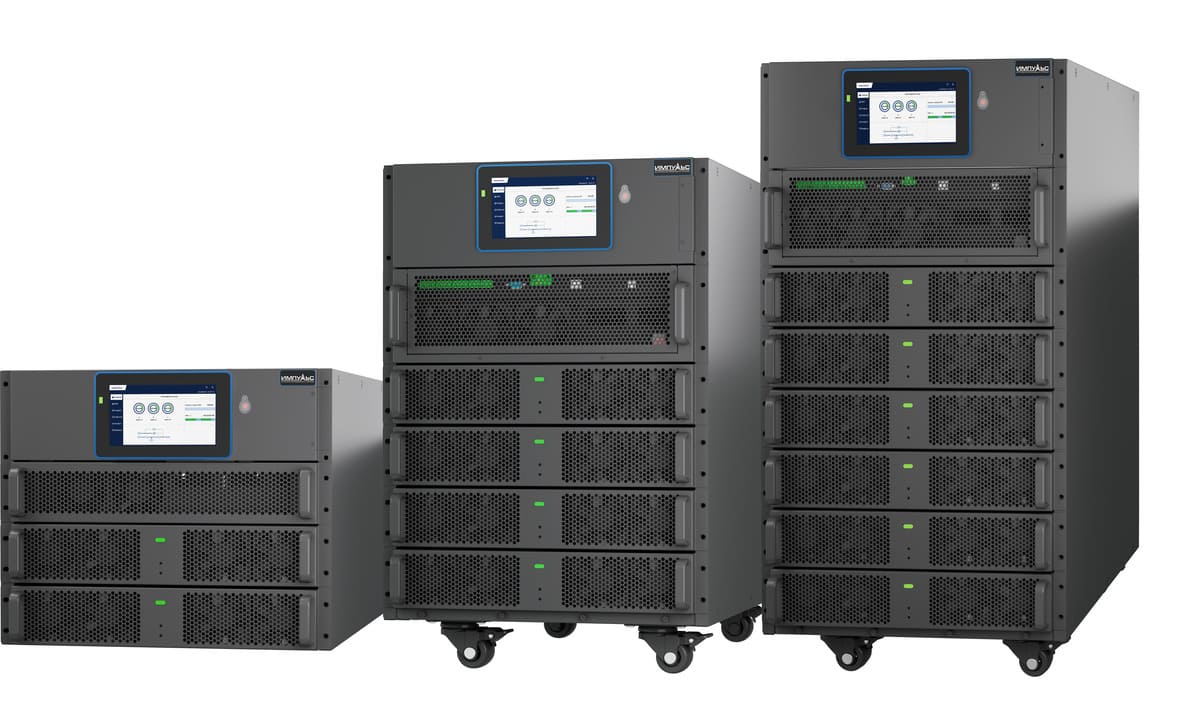

ИБП ИМПУЛЬС серии МУЛЬТИПЛЕКС 10-120 кВА

ИБП ИМПУЛЬС на базе
модуля СМ10 (10 - 40 кВА) ИБП ИМПУЛЬС на базе
модуля СМ15 (15 - 90 кВА) ИБП ИМПУЛЬС на базе
модуля СМ20 (20 - 120 кВА) Силовые модули Силовые шкафы

Максимальная гибкость для защиты критически важных приложений

ИБП серии Мультиплекс – это онлайн ИБП двойного преобразования модульного типа, с возможностью масштабирования и горячей замены модулей, мощностью от 10 до 120 кВА. Имеет гибкую конфигурацию 3/3, 3/1 или 1/1 с возможностью настройки. Компактное исполнение – идеальное решение для небольших и средних дата-центров.

Области применения

IDC (Интернет дата-центры)
Коммутаторы, маршрутизаторы, сетевое оборудование
Системы контроля и управления
Коммуникационные системы
Серверные и рабочие станции
Дежурное освещение
Телекоммуникационное оборудование и оборудование связи
Медицинское и диагностическое оборудование
Банковская сфера

Серия МУЛЬТИПЛЕКС 10-120 кВА

Преимущества

Модульная архитектура в стоечном исполнении. Модульный дизайн, встраиваемый в стандартный 19” шкаф
Высокая плотность мощности. Силовые модули 10-20 кВА высотой 2U существенно экономят пространство и обеспечивают легкость наращивания мощности
Интегрированные решения для дата-центров. ИБП МУЛЬТИПЛЕКС могут интегрироваться с батарейными кабинетами, ПДУ и внешним сервисным байпасом
Интеллектуальное управление зарядом АКБ. ИБП интеллектуально контролирует процесс зарядки и разрядки батарей, эффективно используя их жизненный цикл
Гибкая конфигурация. Возможность гибкой настройки ИБП: 3/3, 3/1, 1/1. Решения на силовых модулях 10 кВА без дерейтинга. Решения на силовых модулях 15-20 кВА с дерейтингом выходной мощности ИБП
Трехуровневая топология выпрямителя и инвертора, что дает высокий КПД (96%)
Дружественный интерфейс. Цветной сенсорный дисплей с диагональю 7” для отображения всей необходимой информации
Функция умного сна. Система может интеллектуально отключать несколько силовых модулей, что позволяет максимально повысить показатель эффективности
Режим самотестирования без нагрузки. Технология позволяет протестировать ИБП без нагрузки
ИБП фронтального обслуживания. Максимальное удобство для обслуживания
Механический байпас с фронтальной стороны (для 4-слотовых и 6-слотовых силовых шкафов)
«Холодный старт». Запуск ИБП от батарей без наличия внешней сети

Инструкции МУЛЬТИПЛЕКС 10-120 кВА

Техническое описание (pdf)

Решения на базе силовых модулей МУЛЬТИПЛЕКС СМ10

МУЛЬТИПЛЕКС 20-10

Мощность готовых решений: 10-20 кВА / 10-20 кВт

Силовой модуль: СМ10 (10 кВА)
Мощность: 10 кВА / 10 кВт
Число фаз (вход/выход): 3/3
Габариты: 440x555x85 мм
Вес: 15 кг

Силовой шкаф: СТ20
Габариты шкафа: 482х700х396 мм
Максимальное количество модулей: 2 шт
Вес: 55 кг

Варианты модульных ИБП на базе шкафа СТ20 и силового модуля СМ10

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

МУЛЬТИПЛЕКС 20-10

10 кВА / 10 кВт

МУЛЬТИПЛЕКС 20-20

20 кВА / 20 кВт

МУЛЬТИПЛЕКС 40-10

Мощность готовых решений: 10-40 кВА / 10-40 кВт

Силовой модуль: СМ10 (10 кВА)
Мощность: 10 кВА / 10 кВт
Число фаз (вход/выход): 3/3
Габариты: 440x555x85 мм
Вес: 15 кг

Силовой шкаф: СТ40
Габариты шкафа: 482х700х662 мм
Максимальное количество модулей: 4 шт
Вес: 92 кг

Варианты модульных ИБП на базе шкафа СТ40 и силового модуля СМ10

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

10 кВА / 10 кВт

20 кВА / 20 кВт

30 кВА / 30 кВт

40 кВА / 40 кВт

Решения на базе силовых модулей МУЛЬТИПЛЕКС СМ15

МУЛЬТИПЛЕКС 40-15

Мощность готовых решений: 15-30 кВА / 15-30 кВт

Силовой модуль: СМ15 (15 кВА)
Мощность: 15 кВА / 15 кВт
Число фаз (вход/выход): 3/3
Габариты: 440x555x85 мм
Вес: 15 кг

Силовой шкаф: СТ40
Габариты шкафа: 482х700х396 мм
Максимальное количество модулей: 2 шт
Вес: 55 кг

Варианты модульных ИБП на базе шкафа СТ40 и силового модуля СМ15

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

МУЛЬТИПЛЕКС 40-15

15 кВА / 15 кВт

МУЛЬТИПЛЕКС 40-30

30 кВА / 30 кВт

МУЛЬТИПЛЕКС 80-15

Мощность готовых решений: 15-60 кВА / 15-60 кВт

Силовой модуль: СМ15 (15 кВА)
Мощность: 15 кВА / 15 кВт
Число фаз (вход/выход): 3/3
Габариты: 440x555x85 мм
Вес: 15 кг

Силовой шкаф: СТ80
Габариты шкафа: 482х700х662 мм
Максимальное количество модулей: 4 шт
Вес: 92 кг

Варианты модульных ИБП на базе шкафа СТ80 и силового модуля СМ15

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

15 кВА / 15 кВт

30 кВА / 30 кВт

45 кВА / 45 кВт

60 кВА / 60 кВт

МУЛЬТИПЛЕКС 120-15

Мощность готовых решений: 15-90 кВА / 15-90 кВт

Силовой модуль: СМ15 (15 кВА)
Мощность: 15 кВА / 15 кВт
Число фаз (вход/выход): 3/3
Габариты: 440x555x85 мм
Вес: 15 кг

Силовой шкаф: СТ120
Габариты шкафа: 482х700х840 мм
Максимальное количество модулей: 6 шт
Вес: 115 кг

Варианты модульных ИБП на базе шкафа СТ120 и силового модуля СМ15

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

15 кВА / 15 кВт

30 кВА / 30 кВт

45 кВА / 45 кВт

60 кВА / 60 кВт

75 кВА / 75 кВт

90 кВА / 90 кВт

Решения на базе силовых модулей МУЛЬТИПЛЕКС СМ20

МУЛЬТИПЛЕКС 40-20

Мощность готовых решений: 20-40 кВА / 20-40 кВт

Силовой модуль: СМ20 (20 кВА)
Мощность: 20 кВА / 20 кВт
Число фаз (вход/выход): 3/1/3/1
Габариты: 440x555x85 мм
Вес: 16 кг

Силовой шкаф: СТ40
Габариты шкафа: 482х700х396 мм
Максимальное количество модулей: 2 шт
Вес: 55 кг

Варианты модульных ИБП на базе шкафа СТ40 и силового модуля СМ20

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

МУЛЬТИПЛЕКС 40-20

20 кВА / 20 кВт

МУЛЬТИПЛЕКС 40-40

40 кВА / 40 кВт

МУЛЬТИПЛЕКС 80-20

Мощность готовых решений: 20-80 кВА / 20-80 кВт

Силовой модуль: СМ20 (20 кВА)
Мощность: 20 кВА / 20 кВт
Число фаз (вход/выход): 3/1/3/1
Габариты: 440x555x85 мм
Вес: 16 кг

Силовой шкаф: СТ80
Габариты шкафа: 482х700х662 мм
Максимальное количество модулей: 4 шт
Вес: 92 кг

Варианты модульных ИБП на базе шкафа СТ80 и силового модуля СМ20

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

20 кВА / 20 кВт

40 кВА / 40 кВт

60 кВА / 60 кВт

80 кВА / 80 кВт

МУЛЬТИПЛЕКС 120-20

Мощность готовых решений: 20-120 кВА / 20-120 кВт

Силовой модуль: СМ20 (20 кВА)
Мощность: 20 кВА / 20 кВт
Число фаз (вход/выход): 3/1/3/1
Габариты: 440x555x85 мм
Вес: 16 кг

Силовой шкаф: СТ120
Габариты шкафа: 482х700х840 мм
Максимальное количество модулей: 6 шт
Вес: 115 кг

Варианты модульных ИБП на базе шкафа СТ120 и силового модуля СМ20

Название:

Мощность:

Кол-во модулей:

Свободные слоты:

20 кВА / 20 кВт

40 кВА / 40 кВт

60 кВА / 60 кВт

80 кВА / 80 кВт

100 кВА / 100 кВт

120 кВА / 120 кВт

Силовые модули

Силовой модуль МУЛЬТИПЛЕКС СМ10

Мощность: 10 кВА / 10 кВт
Число фаз на (вход/выход): 3/3
Габариты: 440x555x85 мм
Вес: 15 кг

Подробнее

Силовой модуль МУЛЬТИПЛЕКС СМ15

Мощность: 15 кВА / 15 кВт
Число фаз на (вход/выход): 3/3
Габариты: 440x555x85 мм
Вес: 15 кг

Подробнее

Силовой модуль МУЛЬТИПЛЕКС СМ20

Мощность: 20 кВА / 20 кВт
Число фаз на (вход/выход): 3/1/3/1
Габариты: 440x555x85 мм
Вес: 16 кг

Подробнее

Силовые шкафы

Силовой шкаф МУЛЬТИПЛЕКС СТ20

Тип: on-line
Габариты: 482х700х396 мм
Макс. кол-во модулей: 2
Силовой модуль: СМ10
Вес: 55 кг

Подробнее

Силовой шкаф МУЛЬТИПЛЕКС СТ40

Тип: on-line
Габариты: 482х700х662 мм
Макс. кол-во модулей: 4
Силовой модуль: СМ10
Вес: 92 кг

Подробнее

Силовой шкаф МУЛЬТИПЛЕКС СТ40

Подробнее

Силовой шкаф МУЛЬТИПЛЕКС СТ80

Подробнее

Силовой шкаф МУЛЬТИПЛЕКС СТ120

Подробнее
