Панель внешнего байпаса для ИБП 1-3 кВА

Внешний сервисный байпас для ИБП мощностью 1-3 кВА, панель распределения нагрузки IEC-C19 + IEC-C13x6, LED, Защита от перегрузки, Вход IEC-C20

Подробное техническое описание байпаса для ИБП 1-3 кВА (pdf) (pdf)

Оставить заявку

Технические характеристики

Тип опции	модули внешнего байпаса
Назначение опции	обслуживание ИБП без отключения нагрузки
Высота	61 см
Ширина	440 см
Глубина	149 см
Масса	2.15 кг

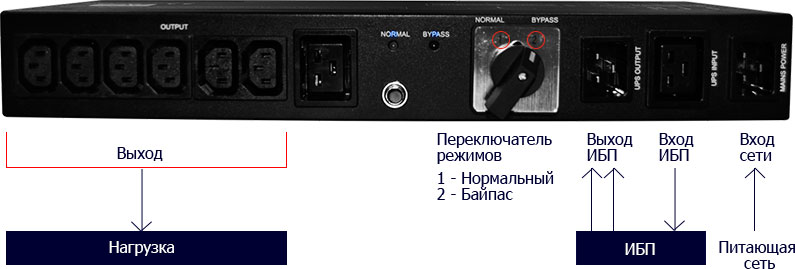

Данный модуль внешнего байпаса предназначен для применения с ИБП мощностью 1-3 кВА. В Режиме «Нормальный» ИБП подключается к сети через модуль байпаса и обеспечивает бесперебойное питание нагрузки. В Режиме «Байпас» нагрузка переключается на питание напрямую от внешней сети, минуя цепи ИБП.

Вход и Выход ИБП полностью изолируются от потребителей и питающей сети. В данном режиме ИБП может быть безопасно (и без отключения нагрузки) извлечен из системы для проведения обслуживания или замены.

Установка

Предварительные проверки

Внимательно осмотрите упаковку, корпус оборудования и все принадлежности на предмет повреждений при получении. При выявлении повреждений устройства немедленно сообщите об этом поставщику и перевозчику для определения ущерба и дальнейших действий.

Комплект поставки:

Модуль байпаса - 1 шт.
Инструкция по эксплуатации - 1 шт.
Крепление для установки в стойку 19" - 2 шт.

Кабели подключения:

Schuko / IEC-C19 - 1 шт.
IEC-C20 / IEC-C19 - 2 шт.

IEC-C20 / IEC-C13 - 1 шт.
IEC-C19 / IEC-C14 - 1 шт.

Сохраняйте упаковку для использования при транспортировке в будущем.

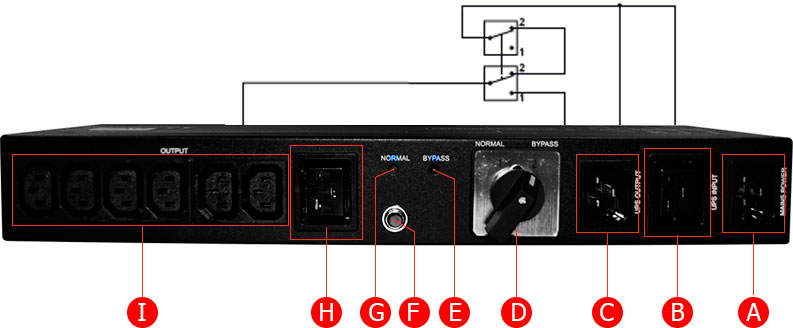

Внешний вид

A	1 × IEC-C20 (16A) входной разъем: Подключение к питающей сети
B	1 × IEC-C19 (16A) выходной разъем: Подключение входа ИБП
C	1 × IEC-C20 (16A) входной разъем: Подключение выхода ИБП
D	Переключатель: Переключение между режимами «Нормальный» и «Байпас»
E	Индикатор «Байпас»: Включен при работе в режиме «Байпас»
F	Защитный прерыватель: Защищает устройство от перегрузок и К.З.
G	Индикатор «Нормальный» : Включен при работе в режиме «Нормальный»
H	1 × IEC-C19 (16A) выходной разъем: Подключение нагрузки
I	6 × IEC-C13 (10A) выходные разъемы: Подключение нагрузки

Размещение

Модуль байпаса размещается на плоской поверхности. Кроме этого, он может быть установлен в стойке 19" (2) или на стене (3):

1. Открутите 4 винта на боковых панелях
2. Установите крепления в передней части – или –
3. Установите крепления в задней части модуля, в зависимости от предполагаемого варианта установки.

Подключение

Убедитесь что переключатель (D) находится в положении «2» (Байпас).
Подключите вход ИБП к соответствующему разъему модуля (B) используя кабель [IEC-C20 / IEC-C19] или [IEC-C20 / IEC-C13] в зависимости от типа разъема подключаемого ИБП.
Подключите выход ИБП к соответствующему разъему модуля (C) используя кабель [IEC-20-IEC-C19] или [IEC-C14-IEC-C19] в зависимости от типа разъемов подключаемого ИБП.

ВНИМАНИЕ: используйте выход ИБП, рассчитанный на максимальную выдаваемую мощность.

Подключите нагрузку к выходным разъемам модуля (H и I)
Подключите кабель [Schuko / IEC-C19] к разъему (A) модуля и питающей сети.
Можете включать ИБП и подавать питание на нагрузку.

НЕДОПУСТИМО ПОДКЛЮЧЕНИЕ БОЛЕЕ ОДНОГО МОДУЛЯ БАЙПАСА К ОДИНОЧНОМУ ИБП

Эксплуатация

Модуль может работать в режимах Нормальный и Байпас. Переключатель (D) используется для выбора режима работы модуля байпаса.

Режим «Нормальный»
В режиме Нормальный, вход ИБП подключен к сети, ИБП питает нагрузку. При отключении входной сети ИБП питает нагрузку используя энергию АКБ. Для работы в режиме «Нормальный» установите переключатель в позицию «1».
Режим «Байпас»
В режиме Байпас, нагрузка подключена к питающей сети напрямую, питание на ИБП не подается; ИБП может быть извлечен из системы. При отказе внешней сети нагрузка не защищена ИБП. Для работы в режиме «Байпас» установите переключатель в позицию «2».

Технические данные

Напряжение	~ 220/230/240 В
Максимальный ток	16 А
Вход сети	1× IEC320 тип C20 (16A)
Выход на ИБП	1× IEC320 тип C19 (16A)
Вход	1× IEC320 тип C20 (16A)
Выход	1× IEC320 тип C19 (16A) 6× IEC320 тип C13 (10A)
Размеры	440 × 180 × 60 мм (1.4 U)
Вес	2,15 кг
